賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする


12月初旬にポタ電 EcoFlow DELTA2をゲットして以来、デジタルガジェットや家電に繋げてテスト運用をしています

遅ればせながらポタ電ことポータブル電源を導入 EcoFlow DELTA 2 + 160Wソーラーパネルが届いたので活用方法を考える

DELTA2購入から約20日間、房総フィールドでソーラーパネルを広げて充電したり、移動中クルマのシガーソケットに繋いで自家発電サイクルを回しています

DELTA2の容量は1,024Whと大容量ではないものの、小型なのでいろんなところで充電したり、電源が必要なところに持ち運びしやすいメリットがあります

普段は仕事に使っているMacBook Pro 14"の電源にしていますが、MacBookに使われているSoC M1 PROの消費電力がめちゃくちゃ低いこともあり、今のところ自家発電した電力のみで動いています

その他、いくつかの家電製品で使ってみましたが、洗濯機、電子レンジ(温めモード)それぞれ2回くらいまわすことができそうなことがわかってきました



DELTA2が思っていた以上に実用的なので東京自宅でもソーラー発電できる様にしたい!

と思い、薄型の100Wフレキシブルソーラーパネルを追加購入し、ベランダの物干しにぶら下げて検証を続けてきたところ、晴天時だとバッテリー容量の30%分、300Wくらい充電できることがわかりました

周りの建物の兼ね合いで、この時期に発電できるのは10時〜14時の4時間だったので1時間平均77Wの電力を得ることができるということです

よし!ソーラーパネルをきちんと設置しよう!



東京自宅の狭いベランダにソーラーパネル用の架台をDIYする

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

夜な夜なイメージをまとめビバホームで部材調達

EcoFlowフレキシブルソーラーパネルの枠を作る

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

ちなみに東京自宅用に調達したソーラーパネルはEcoFlowの100W薄型フレキシブル

こんなに薄くて軽い100Wのパネルが1万5千円くらいで入手できるなんて夢のようです(笑)

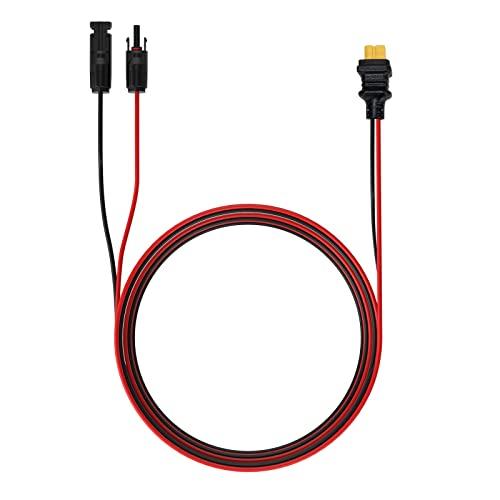

なお、DELTA2に繋ぐためには別途MC4→XT60ケーブルが必要です

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

フレームは幅40mm x 厚さ14mmの松材を使用します

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

ソーラーパネルとフレームの固定には6x35mmのステンレス六角ボルトを使用

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

フレームに6mmドリルで穴を開けてこんな感じで固定します

出っ張っている部分は、このフレームを吊り下げるためのS字フックを通す穴

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

これでソーラーパネルのフレームは完成

2x4材でベランダ用ソーラーパネルの架台を作る

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

脚部は2x4材を使います

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

パネルを引っ掛ける棒を支える溝を掘り

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

ベランダの手摺りに嵌め込むベースを作ります

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

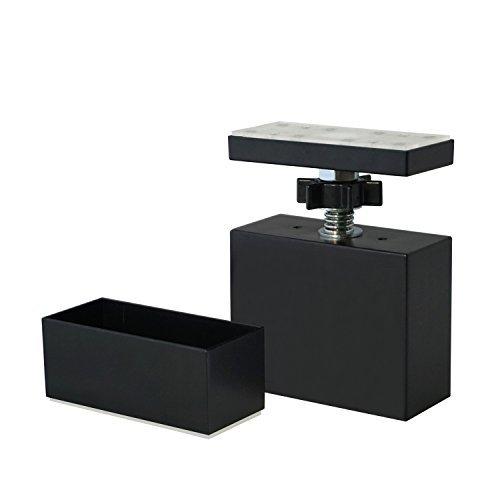

外壁に穴を開けずに脚部を固定したかったので2x4材を突っ張り棒のようにできるアジャスター 平安伸銅工業 LABRICO STAPLER FIXを2つ購入

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

こんな感じで固定してみました

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

ベースはこんな感じ

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

木製の棒を渡してS字フックでソーラーパネルを引っ掛けてみました

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

ちなみに棒はビバホームのオリジナル商品 手摺り丸棒 32mm x 4000mm(無塗装)を使っています

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

続いて竹を使って角度を調整しながら発電効率が良い位置を割り出します

ちなみにソーラーパネルはほんのちょっとの角度差で発電量が大きく変わります

垂直に吊り下げている状態が70Wだとすると、ここまで持ち上げるだけで80〜90Wくらいまで上がります

このEcoFlowの100Wフレキシブルパネル、今までの最大出力は93W

優秀です!

ちょっと日陰に弱いけど!

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

一旦架台をバラして、ソーラーパネルを斜めにするアームを取り付けます

脚部とアームは10mm x 60mmの六角ボルトで固定

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

少し緩めに締めて可動できるようにしてみました

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

アームが方持ちなので多少ぐらぐらしますが、これで暫し検証してみることにします

一応、強風時はアームを上げてパネルを内側にしまえる仕様にしてみました

極小ベランダにソーラーパネル設置完了!

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

部材は全て無塗装なので耐候性を考慮しペイントする予定ですが、ひとまず完成!

これで東京自宅でもソーラー発電できる様になりました♪

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

↓翌日 フレームを黒に塗装してみました

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

ぐっと締まりましたね!

丸棒がまるでカーボンチューブのようです(笑)

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

前々から東京自宅にもソーラーパネルを設置してみたかったですが、スペースがないと諦めていました

でもちょっと工夫すればできちゃうもんですね!

しかも壁に穴を開けていないので賃貸物件でも使える仕様です!

100Wパネルの大きさであればさほど圧迫感もないし、室内に差し込む日差しへの影響も少ないです

賃貸でもソーラーパネルが設置できる!突っ張り棒的2x4材アジャスター 平安伸銅工業 LABRICO STAPLER FIXで東京自宅のベランダにEcoFlowフレキシブル100Wソーラーパネル用の架台をDIYする

これはエネルギーに限ったことではありませんが、自分でなにかを作れるようになるということは、既存のプラットフォーマーへの依存を減らせるということ

依存度が減るということ=自立するということは、自由になるということです

こうしたい、こうありたいというイメージを少しずつビジュアライズして、手を動かしていけば大抵のものは自分の手で作り出せたりするもの

できない!と思っているのは単に今のシステムに飼い慣らされているだけです!



自立へのファーストステップとしてのポタ電とソーラーパネル、おすすめです!
